Карбюратор К-151, система ускорительного насоса

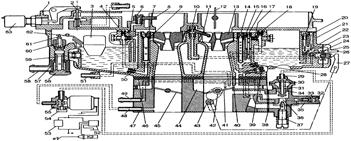

Рисунок 8 - Схема карбюратора К-151

1 — крышка; 2 — клапан разбалансировки поплавковой камеры (только на карбюраторах К-151В); 3 — поплавок; 4 — воздушный жиклер переходной системы вторичной камеры; 5 — топливный жиклер переходной системы вторичной камеры; 6 — резьбовой винт-держатель распылителя эконостата; 7 — главный воздушный жиклер вторичной камеры; 8 — распылитель эконостата; 9 — эмульсионная трубка главной дозирующей системы вторичной камеры; 10 — держатель распылителя ускорительного насоса с нагнетательным клапаном; 11 — распылитель ускорительного насоса; 12 — воздушная заслонка; 13 — вставной малый диффузор вторичной камеры с распылителем; 14 — главный воздушный жиклер первичной камеры; 15 — эмульсионная трубка главной дозирующей системы первичной камеры; 16 — блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 — эмульсионный жиклер системы холостого хода; 18 — второй воздушный жиклер холостого хода; 19 — регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 — ограничитель хода всасывающего шарикового клапана ускорительного насоса; 21 — корпус карбюратора; 22 — перепускной (дренажный) жиклер ускорительного насоса; 23 — шарик всасывающего клапана ускорительного насоса; 24 — пружина хода всасывания диафрагмы ускорительного насоса; 25 — диафрагма ускорительного насоса; 26 — крышка диафрагмы ускорительного насоса; 27 — рычаг привода ускорительного насоса; 28 — главный топливный жиклер первичной камеры; 29 — штуцер клапана ЭПХХ; 30 — диафрагма клапана ЭПХХ; 31 — запорный клапан ЭПХХ; 32 — вставной пластмассовый ограничитель поворота винта "качества"; 33 — винт регулировки состава смеси ("винт качества") на холостом ходу; 34 — разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 — корпус экономайзера принудительного холостого хода (узел холостого хода); 36 — отверстие регулируемого воздушного канала системы холостого хода; 37 — винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 — прокладка узла холостого хода; 39 — дополнительный винт регулировки состава смеси на главной топливоподающей ветви системы холостого хода (только на ранних модификациях карбюраторов); 40 — переходное щелевое отверстие системы холостого хода; 41 — дроссельная заслонка первичной камеры; 42 — кулачок привода рычага ускорительного насоса; 43 — ролик рычага ускорительного насоса; 44 — входное окно воздушного канала системы холостого хода; 45 — дроссельная заслонка вторичной камеры; 46 — термоизоляционная наборная прокладка корпуса карбюратора; 47 — корпус дроссельных заслонок; 48 — штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 — штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 — главный топливный жиклер вторичной камеры; 51 — штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 — силовая цепь блока управления ЭПХХ; 53 — цепь микропереключателя управления ЭПХХ; 54 — фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 — электромагнитный клапан управления ЭПХХ; 56 — винт крепления топливных штуцеров поплавковой камеры; 57 — топливный фильтр; 58 — топливный штуцер; 59 — пробка на стенке поплавковой камеры; 60 — запорный клапан поплавкового механизма; 61 — серьга запорной иглы; 62 — язычок поплавка; 63 — электромагнит привода клапана разбалансировки поплавковой камеры (только на карбюраторах К-151В)
