Главная рама

Рама кузова сварной конструкции. Основными несущими элементами рамы (рис. 5) являются две продольные балки 10, выполненные из двутавровых балок № 45а, усиленных сверху и снизу полосами сечением 18 X 340 мм. Наружный контур рамы выполнен из швеллера № 16. По концам к продольным балкам приклепаны заклепками и прерывистой сваркой литые стяжные ящики 7. В них установлены поглощающие аппараты, к которым крепятся автосцепки СА3 или тяговый крюк. На переднем торце стяжных ящиков предусмотрено место для крепления буферов, а снизу прикреплены путеочистители.

Продольные балки между собой соединены вертикальными поперечными листами толщиной 10—14 мм, а с обносным швеллером — фигурными кронштейнами. Внутри рамы между продольными балками вварены воздухопроводы для подачи воздуха на охлаждение тяговых двигателей и уложены кондуиты из цельнотянутых труб, в которые заложены силовые кабели и провода цепей управления. Низ рамы между продольными балками покрыт стальными листами толщиной 6 мм, а остальная часть покрыта листами толщиной 10—12 мм. На верхней части рамы между продольными балками имеются углубления для размещения дизель-генератора и гидропривода вентилятора холодильной камеры.

Между продольными балками и обносным швеллером приварены настильные листы толщиной 4 мм. В местах, где настильные листы образуют пол тепловоза, приварены рифленые листы толщиной 4 мм. В средней части рамы с наружной стороны продольных балок приварены по два кронштейна 5 для крепления топливного бака. Снизу рамы на листах толщиной 18 мм приварены два литых шкворня наружным диаметром 300 мм, имеющих сменные кольца. Вокруг каждого шкворня на диаметре 2730 мм расположены четыре шаровых опоры 11 для передачи веса надтележечного строения. Рама в этих местах имеет усиления. В зоне передних и задних опор на усиленном кронштейне к обносному швеллеру приварены опоры 6 для подъема тепловоза на домкратах при ремонтах. Недалеко от шкворня между обносным швеллером и продольными балками вварены четыре бункера песочной системы 9 емкостью по 125 кг каждый.

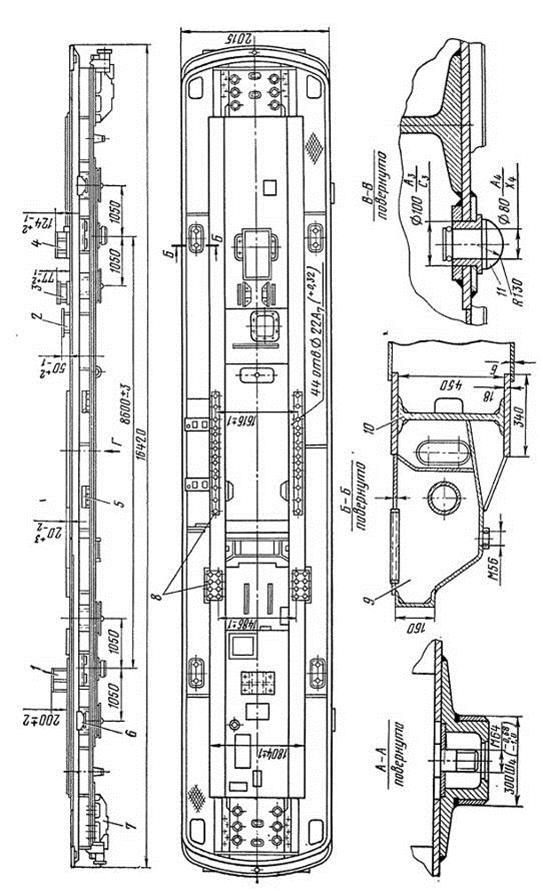

Рис. 5. Главная рама:

1 —опора компрессора; 2 — опора вентилятора; 3 — опора заднего распределительного редуктора; 4 — опора гидропривода; вентилятора; 5 — крон-штейн; 6 - опора для подъёма тепловоза; 7 - стяжной ящик; 8 - опора дизель-генератора; 9 - бункер песочницы; 10 - продольная балка; 11- шаровая опора

Все литые детали рамы тепловоза — стяжные ящики, шкворни, опоры для подъемки — отлиты из стали 25ЛП. Шкворневые кольца выполнены из стали 50 и термообработаны до твердости НВ-255—305. Продольные двутавровые балки и усиливающие полосы изготовлены из стали ВСтЗсп, все остальные детали — из стали БСтЗнт. Сварка применена в основном полуавтоматическая в среде углекислого газа. Для приварки литых деталей применен электрод Э42 или полуавтоматическая сварка под слоем флюса. Сварную раму обрабатывают на специальном станке, где с одной установки одновременно снизу обрабатываются восемь отверстий диаметром 100A3 для шаровых опор и подрезаются их торцы, а сверху фрезеруются и сверлятся платики для установки дизель-генератора и других механизмов. Заданная точность обработки гарантируется настройкой станка.
