Качество процессов управления

Для того, чтобы динамика привода не влияла на качество переходных процессов угла тангажа , при выборе передаточных чисел Kυ, Kωz , должны выполняться условия:

Ωпр ≥ (5 6) Ωα, Kωz ≤ (0,25 0,3) (Kωz)max

Передаточное число Kυ выбирается из условия: Kυ ≤ (0,7 0,8)(Yaα),

время переходного процесса при таком выборе передаточных чисел, оцениваемое по входу в трубку ± 0,05 (∞), оценивается выражением: tр ≈ 3 / Kυ.

Переходные процессы при этом получаются без перерегулирования.

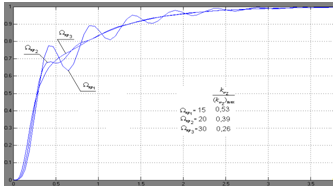

На рис. 3.6 показаны процессы отработки заданного угла тангажа при настройках передаточных чисел Kυ, Kωz, выбранных в соответствии с вышеприведёнными рекомендациями. Как видно переходные процессы удовлетворяют предъявляемым требованиям. [2]

Рис. 3.6 Переходные процессы отработки заданного угла тангажа
