Рулевое управление автомобиля и его устройство

Страница 1

Рулевым управлением называется совокупность устройств, осуществляющих поворот управляемых колес автомобиля.

Рулевое управление служит для изменения и поддержания направления движения автомобиля. Оно в значительной степени обеспечивает безопасность движения автомобиля. Рулевое управление автомобиля состоит из двух частей — рулевого механизма и рулевого привода. В рулевой механизм входят рулевое колесо, рулевой вал и рулевая передача, которая определяет тип рулевого механизма.

В рулевой привод входят рулевая сошка, рулевые тяги, рычаги маятниковый и поворотных цапф, а также рулевой усилитель, устанавливаемый на ряде автомобилей. При этом рулевые тяги и рычаги поворотных цапф образуют рулевую трапецию, которая определяет тип рулевого привода.

Поскольку орган управления — рулевое колесо — постоянно находится в руках водителя, оно на современных автомобилях выполняет также информационную функцию — по усилиям, вибрациям на рулевом колесе происходит передача водителю информации о состоянии дорожного покрытия, нагруженности контакта колес с дорогой.

Рулевое управление автомобиля должно обеспечивать ощущаемую водителем связь между углом поворота рулевого колеса и направлением движения автомобиля, обладать высокой надежностью. Усилия, необходимые для управления, не должны приводить к повышенной утомляемости водителя и в тоже время должны информировать его о состоянии контакта управляемых колес с дорогой (обеспечивать «чувство дороги»). От рулевого управления зависит минимальный радиус поворота автомобиля на ограниченных площадях. Конструкция рулевого управления не должна передавать ударные нагрузки от неровностей дороги на руки водителя.

Рулевое управление (рис. 1) современных автомобилей с поворотными колесами включает в себя следующие элементы:

—рулевое колесо с рулевым валом (рулевой колонкой);

—рулевой механизм;

—рулевой привод (может содержать усилитель и (или) амортизаторы).

Рулевое колесо находится в кабине водителя и расположено под таким углом к вертикали, который обеспечивает наиболее удобный охват его обода руками водителя. Чем больше диаметр рулевого колеса, тем при прочих равных условиях меньше усилия на ободе рулевого колеса, но при этом уменьшается возможность быстрого поворота руля при выполнении резких маневров. Диаметр рулевого колеса современных легковых автомобилей лежит в пределах 380-425 мм, тяжелых грузовых и автобусов — 440-550 мм, наименьшие диаметры имеют рулевые колеса спортивных автомобилей.

Рулевой механизм представляет собой механический редуктор, его основная задача — увеличение приложенного к рулевому колесу усилия водителя, необходимого для поворота управляемых колес. Рулевые управления без рулевых механизмов, когда водитель непосредственно поворачивает управляемое колесо, сохранились лишь на очень легких транспортных средствах, например на мотоциклах. Рулевой механизм имеет достаточно большое передаточное число, поэтому для поворота управляемых колес на максимальный угол 30-45° необходимо сделать несколько оборотов рулевого колеса.

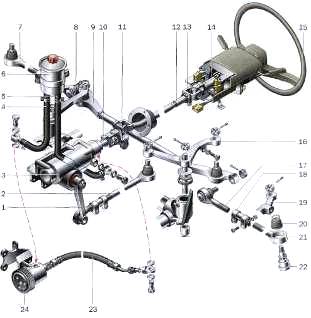

Рис.1. Рулевое управление с гидроусилителем: 1 — рулевая сошка; 2 — продольная рулевая тяга; 3 — рулевой механизм; 4 — всасывающий шланг; 5 — сливной шланг; 6 — бачок; 7 — правая боковая рулевая тяга; 8 — правый маятниковый рычаг; 9 — поперечная рулевая тяга; 10 — входной вал рулевого механизма; 11 — нижний карданный шарнир; 12 — карданный вал; 13 — верхний карданный шарнир; 14 — вал рулевой колонки; 15 — рулевое колесо; 16 — левый маятниковый рычаг; 17, 21 — наконечники левой боковой тяги; 18 — хомут регулировочной трубки; 19 — левый рычаг рулевой трапеции; 20 — чехол шарнира; 22 — шарнир; 23 — нагнетательный шланг; 24 — насос гидроусилителя
